⛏️ PLANO PROFESIONAL DE BOCA DE MINA EN AUTOCAD
🔥 INGENIERÍA SUBTERRÁNEA • PORTAL MINERO • DISEÑO CAD 1:1
La CÁMARA MINERA DE AREQUIPA presenta un completo Plano Profesional de Boca de Mina y Portal de Ingreso, desarrollado en AutoCAD, con representación arquitectónica y de ingeniería, detalles constructivos, cotas, materiales y componentes principales de una infraestructura minera subterránea.
📐 ¿QUÉ CONTIENE EL PLANO?

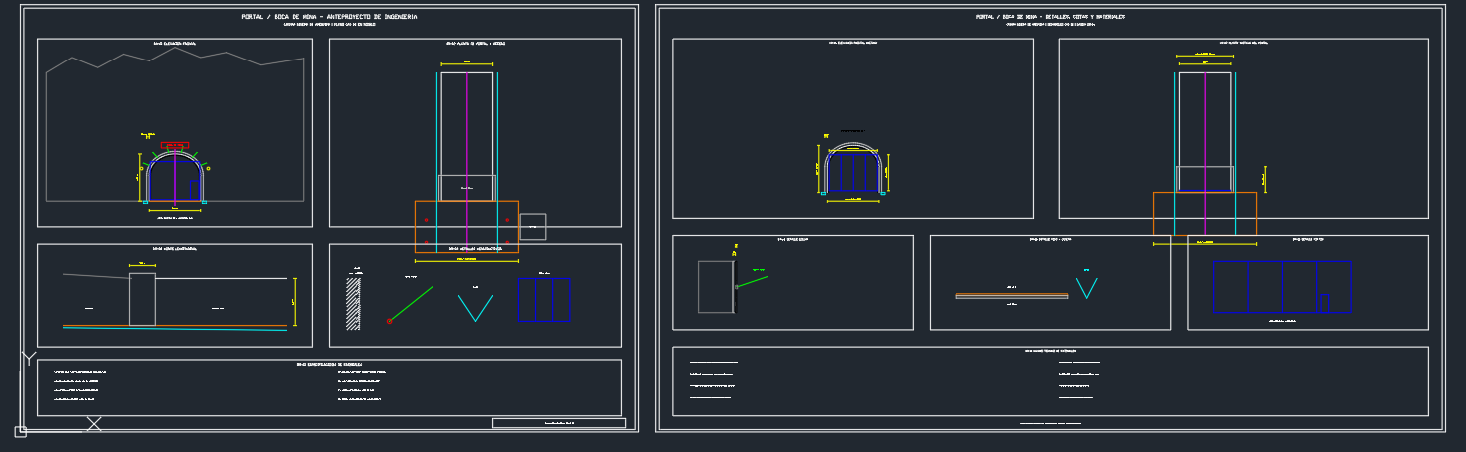

El archivo desarrolla gráficamente la boca de mina mediante elevación frontal acotada, planta del portal, corte longitudinal y detalles constructivos, permitiendo estudiar claramente la configuración del ingreso y sus principales componentes.
Incluye:
- ⛏️ Boca de mina y portal de ingreso
- 📐 Elevación frontal completamente acotada
- 🗺️ Planta arquitectónica y técnica del acceso
- ✂️ Corte longitudinal del portal
- 🧱 Collar de concreto armado
- 🪨 Revestimiento con shotcrete
- 🔩 Representación de pernos de roca y malla
- 🚪 Portón metálico de ingreso
- 🚛 Plataforma para acceso vehicular
- 💧 Cunetas laterales y drenaje
- 💡 Iluminación del portal
- ⚠️ Señalización y elementos de seguridad
- 🏗️ Detalles del encuentro roca–concreto–shotcrete
- 📋 Cuadro técnico de materiales
- 📏 Cotas y dimensiones directamente en el modelo
- 🖥️ Capas CAD organizadas y completamente editables
📏 DIMENSIONES REPRESENTADAS EN EL PLANO
Portal: 6.00 m de ancho libre × 5.50 m de altura máxima
Collar exterior: 6.60 m
Collar de concreto representado: 0.30 m
Shotcrete representado: 0.15 m
Longitud del collar: 3.00 m
Plataforma exterior: 12.00 m
Portón: 5.60 m × 4.20 m
Piso industrial representado: 0.20 m
Base representada: 0.30 m
🧱 MATERIALES REPRESENTADOS
El plano identifica concreto armado, acero de refuerzo, shotcrete, pernos de roca, malla de sostenimiento, acero estructural, piso industrial, sistemas de drenaje e iluminación minera, facilitando la lectura y posterior desarrollo técnico del proyecto.
💻 DESCARGA EL PLANO EN AUTOCAD
Un archivo especialmente útil como base de anteproyecto, referencia académica, presentación de ingeniería, conceptualización minera y desarrollo posterior de proyectos subterráneos.
Formato: AutoCAD DXF
Unidades: metros
Modelo: CAD 1:1
Capas: 37
Elementos CAD: 228
Archivo completamente editable
⛏️ CÁMARA MINERA DE AREQUIPA
MINERÍA • INGENIERÍA • AUTOCAD • PROYECTOS SUBTERRÁNEOS
📲 972 762 433
🌐 www.camaramineradearequipa.com
📥 DESCARGA EL PLANO PROFESIONAL DE BOCA DE MINA
PORTAL MINERO + VISTA FRONTAL + PLANTA + CORTE + DETALLES + MATERIALES + COTAS
Archivo AutoCAD editable para profesionales, estudiantes, empresas y desarrolladores de proyectos mineros.
